MAG5000MAG6000电磁流量计维修

发布时间:2020-11-06 07:00:41 点击量:1361

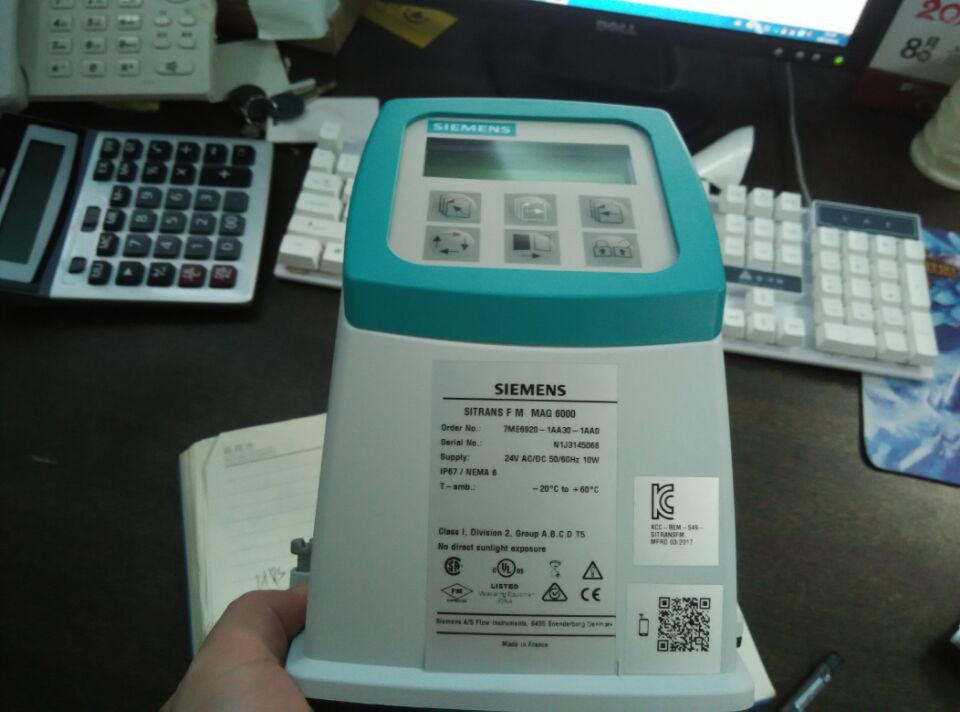

MAG5000MAG6000电磁流量计维修


MAG5000MAG6000电磁流量计维修

电磁流量计MAG5000没有电流输出,原来工作正常,什么原因?

解答:(1)必须将Output菜单下的Current output选项设置为ON
2)不能将变送器(表头)拆下后再测量3132的电流,必须从3132引两根线出来,保持变送器不动来测量电流;
3)电流回路不需要额外供电,连接模拟量通道时,需要选择“四线制“
4)如果上述情况都已经排除,建议使用电流仿真测试,通过变送器强制输出一个电流,具体操作如下:Service mode菜单下,Current ouput选型,通过左下角的按键将Normal改为Forced,然后按右下角的按键确认,通过第一行中间的翻页键选择一个电流输出,显示屏停留在该电流仿真界面,然后用万用表测量端子3132的电流(端子3132需要通过电缆引出来),仍然测量不到电流(一定要确保万用表电流档工作正常),怀疑变送器硬件故障。MAG5000MAG6000电磁流量计维修

如果您初次使用MAG5000MAG6000系列电磁流量计,而且传感器和变送器为分体安装,那么在接线时一定要注意下列事项,否则上电后流量计报F70错误,提示励磁电流有问题。分体式的电磁流量计,其励磁电缆和电极电缆出厂时插在传感器的端子排上,用户使用时,必须将上述端子从原来的端子排上拆下来,连接到流量计的主电路板。

西门子电磁流量计变送器MAG5000/MAG6000 是基于微处理器的高性能变送器,易于安装、调试和维护。变送器可与MAG 1100MAG 1100 FMAG 3100MAG 3100 W MAG 5100 W SITRANS F M MAGFLO 传感器配套使用。
变送器类型:
• MAG 5000
:最大测量误差0.5% (包括传感器)。
• MAG 6000
:最大测量误差0.25% (包括传感器,参见传感器说明书),具有其它特性如:即插即用式内置总线模块;批处理功能。

MAG5000/MAG6000特性

信号分辨率高,可达最佳量程比
多种可能性的数字信号处理
自动从SENSORPROM 中读取数据,易于调试
具有密码保护的用户组态操作菜单
• 3
行, 20 个字符, 11 种语言显示
各种流速单位MAG5000MAG6000电磁流量计维修
累计流量,正向、反向流量和净流量以及其它更多信息
用于过程控制的多功能输出,具有模拟、脉冲/ 频率和继电器输出 ( 状态、流向和极限值) 的最小组态
丰富的自诊断功能,出错指示和故障记录 ( 参见MAGFLO 诊断功能)
批控制
贸易结算认证:PTBOIML R75R117OIML R 49 MI-001
• MAG 6000
具有附加的总线模块:HARTMODBUS RTU/ RS485FF PROFIBUS PA DP

MAG5000/MAG6000 应用

MASGFLO 流量计适合于测量几乎所有的导电液体、淤泥和泥浆的测量。主要应用于以下领域:
水工业和污水处理
化工和制药工业
食品和饮料工业
发电厂和民用电

MAG5000/MAG6000 设计

变送器设计为IP67 NEMA 4X/6 防护等级的一体式,或者墙装式,或基于19″插入式结构的19″型,用于:
• 19″
架装系统
盘装支架IP65/NEMA 4
盘后安装IP20/NEMA 2
墙装支架IP66/NEMA 4
19″
型可有以下几种选择:
适于EEx ATEX 认证的流量传感器的变送器(包括安全栅)
带电极清洗单元的变送器

MAG5000/MAG6000 功能

西门子电磁流量计变送器MAG5000/MAG6000 是基于微处理器的变送器,带有内置的字母数字式多种语言的显示器。变送器计算来自相连的电磁传感器的信号,并完成为电磁线圈提供恒定电流的供电任务。有关接线、操作模式和安装的更详细信息可以参见传感器数据列表。

可以使用下列设备完成对变送器的操作:
控制和显示单元
• HART
通讯装置
• PC
/ 笔记本电脑和基于HART 通讯协议的SIMATIC PDM 软件
• PC
/ 笔记本电脑和基于PROFIBUS PA 通讯协议的SIMATIC PDM 软件
